FAS初代设计：图片墙

非常抱歉这篇博客直到这么久才发表出来。今天是2026年2月22日。

注：本篇可能包含部分AI创作的内容，例如代码等等，使用时请仔细甄别，推荐使用本人开源的最佳实践。

我本人不是很喜欢Vibe Coding，因为我觉得那不是我自己写的代码，我希望我自己能够掌控我的代码，但是由于我编程是爱好，很多地方是我自学的，所以有些代码我很可能完全不知道语法或者相关的概念，而AI提供的代码能够给我一些灵感，甚至有些小众的语言，比如我最常用的VB.NET，AI就知道我要写的是什么，所以我始终保持人工为主，AI为辅的方式去开发，尤其是一些比较重要的部分。

另一个不使用Vibe Coding的原因，就是我其实不是特别喜欢使用VSCode，我个人觉得Visual Studio的设计非常符合我，最主要的一点就是VS能够对VB有很好的支持，而在VSCode，对不起，VB是啥，请和文本文件坐一桌。

虽说VB是微软的曾经的亲儿子，但是看到微软偏向自家的妹妹（C#），我还是很不甘心，并且我喜欢VB的独特的风格，它字母大写，看起来像英文文章，没有其他语言使用大括号那么抽象，也没有部分语言对缩进敏感，而且本身还更严谨。

从这几个角度来看，Vibe Coding，尤其是集成在代码编辑器的插件，不是很适合我，对我来说在网页端询问比直接在编辑器里写更符合我的理念

但我后来开始学着使用VSCode，因为它管理纯文本的博客很方便，主要就是这一点，嘿嘿。

图片墙，虽然我不知道它的学名，但是我知道如果我的Furry Art Studio要是想作为一个稿件管理器，而不是单纯的元数据管理器，制作图片墙是个无法越过的坎。

这次我的图片墙代码的主要设计者就是AI，首先我要求DeepSeek编写了一个图片墙的代码，但我注意到：DeepSeek的方式是新建一个控件，然后添加多个PictureBox组件来拼凑出类似于壁纸引擎或者手机相册的模式，紧接着我遇到的第一个障碍就是：内存不足和句柄上限。报错信息如下：

System.ComponentModel.Win32Exception:“创建窗口句柄时出错。”

后来我查询了AI得知，原来Windows操作系统的每个应用能够创建的组件句柄存在上限，当资源不足时，程序会抛出异常，并且这么做的内存也常常很高。

我不知道壁纸引擎是为什么能够做到一页最高100张图片，并且流畅运动，甚至还会播放动图的，这给我一种非常匪夷所思的感觉，随后我问了ChatGPT，ChatGPT告诉我：其实壁纸引擎的实现方式是：一个窗口，其他的图片都是“画”出来的。并且壁纸引擎本身也使用了GPU加速，这使得一页存在大量的图片成为可能。

后来我要求ChatGPT编写了一个图片墙，详细的代码请在我的GitHub里查看。

后来我知道，除了图片墙，还需要考虑很多东西，比如虚拟化技术，当然这里和虚拟机的虚拟化不是一个含义。

虚拟化技术就是指，实际滚动的时候，只有一小部分的PictureBox在工作，让旧的立即释放并显示新的，这样用户看起来像是滚动，而实际上图片墙根本没动。

我向ChatGPT提交了如下提示词：

好的！我们开始吧：
首先，我使用的技术栈是VB.net Winforms，框架版本.NET Framework 4.7.2，要开发的组件名称：ImageGallery
它是单个组件，初始加载时背景是默认配色（或者我可以设置成Visible是false来显示提示文本，比如“没有任何稿件，快去添加一个吧”这类，或者像VSCode那样提供一个初始页面之类的）
它很多地方与ListView很像，要保存的数据以GalleryImage数据类型存储（如果你觉得其他的有必要的字段，也可以写进去）：
vbnet
    Public Class GalleryImage
        Public Property ID As Integer
        Public Property Title As String
        Public Property Thumbnail As Image
        Public Property UUID As String
    End Class

ID用来排序（可以不连续，因为它来自于数据库），标题是稿件的标题，缩略图如果没有设置，或者读取失败，那么那个位置的图会变成背景色
组件本身的话，有一个参数决定每张图最小为多少像素，以及最大为多少像素，然后每一排完全占满图片，当尺寸变化时，如果每一排的图片边长不符合这个限定参数就会重新计算和铺设，保证像壁纸引擎那样完全铺满
至于Ctrl多选，Shift连选，Ctrl+A全选，方向键导航这几个可以暂时不设计，但是需要留着方法属性，方便后续我向你请求后面的内容
选中图片之后，图片有一个明显的边框，颜色是#0000FF，就像选中文件那样，组件有一个属性，可以设置显示模式（正常，深色，高对比度）
有垂直的滚动条，能够正常响应
有一个属性，可以设置每一页的最大数量，默认100个
最下方有一个页数选择按钮（在滚动条的最下层那条水平线的下方），直接使用.net的按钮即可，左侧是`<<`，右侧是`>>`，中间是页码，按照控件宽度决定最下方数字页码的出现，但最多数字只能到5（如宽度最大则显示为`1，2，3，4，5，...，10`），如果所有稿件数量不满一页，则不显示按钮区域
组件在切换到其他页时，清理上个页面的资源
属性包括：图像最大像素宽度，最小像素宽度，当前已选择的稿件GalleryImageList，所有页面总稿件数量等
方法包括：用户切换页面，用户切换已选择（包括多选），用户双击稿件（用来打开预览窗口），用户右击稿件（用来弹出菜单用），稿件列表清空，以及可以通过代码选中稿件（根据ID，UUID定位）等
不知道这个对你来说难不难？主要问题是优化，能够足够流畅，要是你写的可以，我就按照你写的继续设计了

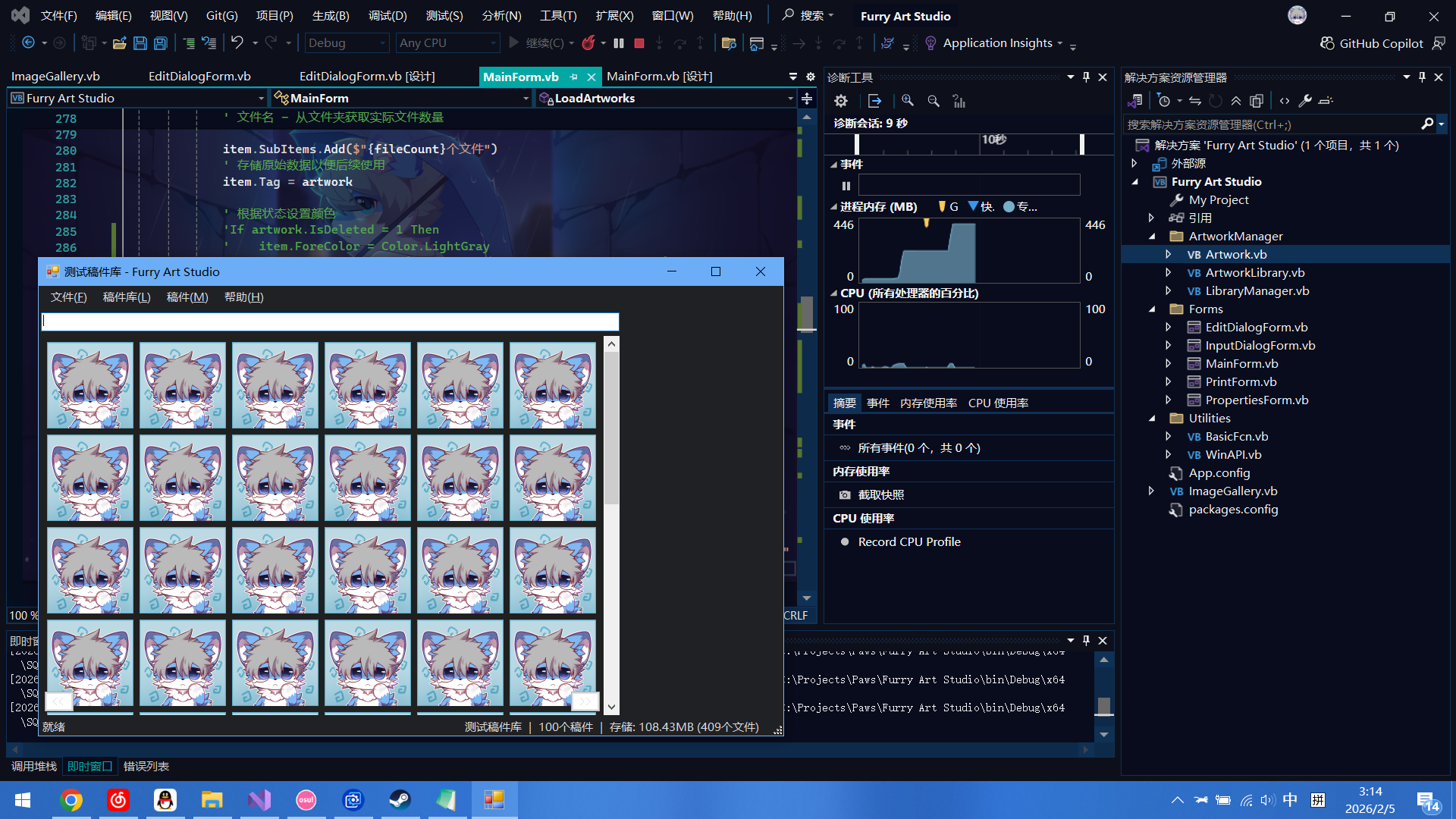

以下是图片墙的实际实现效果：

可以注意到内存有了明显的下降，同时这一页有100张稿件。

再后来，我进行了一些优化，比如我觉得翻页按钮放在这里似乎变得很丑，于是去掉了，又进行了一些属性的微调，比如我观察壁纸引擎的UI自适应，猜测出它的逻辑，发现它可以按照窗口尺寸自动分布稿件，应该是有最大宽度和最小宽度，我将他们按照实际的效果实现了，并且保留和暴露了属性字段，以便于后续开发时允许用户自定义。

图片墙的优化和相关逻辑实现就花了我差不多好几天，一直到年前。

我在我的代码里新建了一个类，它用来管理图片墙的图片，可以认为是Image的派生类：

''' <summary>
''' <seealso cref="ImageGallery"/>的图片类型
''' </summary>
Public Class GalleryImage
    Public Property ID As Integer
    Public Property Title As String
    Public Property Thumbnail As Image
    Public Property UUID As String
    Public Property Count As Integer
End Class

我没有让它包含在之前文章里提到的Artwork类，因为我觉得只有这些字段足够了，尤其是UUID，在ArtworkLibrary类下我有相关的通过UUID读取稿件数据的方法：

    ''' <summary>
    ''' 根据UUID获取稿件
    ''' </summary>
    Public Function GetArtworkByUUID(uuid As Guid) As Artwork
        Using conn As New SQLiteConnection(_ConnectionString)
            Dim sql As String = "SELECT * FROM Artworks WHERE UUID = @UUID"
            Try
                Dim result = conn.Query(sql, New With {.UUID = uuid.ToString()}).FirstOrDefault()

                If result Is Nothing Then
                    Return Nothing
                End If
                Return MapToArtwork(result)
            Catch ex As SqlException
                Throw
            End Try
        End Using
    End Function
    ''' <summary>
    ''' 数据库行映射到Artwork对象
    ''' </summary>
    Private Function MapToArtwork(row As Object) As Artwork
        Return New Artwork() With {
            .ID = CInt(row.ID),
            .UUID = Guid.Parse(row.UUID.ToString()),
            .Title = If(row.Title, ""),
            .Author = If(row.Author, ""),
            .Characters = If(row.Characters IsNot DBNull.Value AndAlso Not String.IsNullOrEmpty(row.Characters),
                      JsonSerializer.Deserialize(Of String())(row.Characters),
                      Array.Empty(Of String)()),
            .CreateTime = UnixTimestampToDateTime(row.CreateTime),
            .ImportTime = UnixTimestampToDateTime(row.ImportTime),
            .UpdateTime = UnixTimestampToDateTime(row.UpdateTime),
            .IsDeleted = CType(row.IsDeleted, Integer),
            .Tags = If(row.Tags IsNot DBNull.Value AndAlso Not String.IsNullOrEmpty(row.Tags),
                      JsonSerializer.Deserialize(Of String())(row.Tags),
                      Array.Empty(Of String)()),
            .Notes = If(row.Notes, ""),
            .FilePaths = Directory.GetFiles(Path.Combine(Me._LibraryPath, row.UUID.ToString()))
        }
    End Function

这样，我通过一个ImageGallery控件类专属的图片类型GalleryImage来实现管理，同时为了让它支持滚动，我将它的继承类型改为继承可以被滚动的控件类：Inherits ScrollableControl，另一方面，我可以不占用GalleryImage的资源，因为我只需要获得UUID就可以得到稿件本身的属性。

除此之外，ImageGallery类还有如下相关的属性字段：

#Region "基本"
    Inherits ScrollableControl
    '内部变量与常量
    Private _allImages As New List(Of GalleryImage) '全部图片
    Private _currentPageImages As New List(Of GalleryImage) '当前页图片
    Private _selectedImages As New List(Of GalleryImage) '已选择的图片

    Private _layoutItems As New List(Of LayoutItem)

    Private _minItemSize As Integer = 120 '图片的最小边长(单位:像素)
    Private _maxItemSize As Integer = 240 '图片的最大边长
    '每一行按照宽度计算尺寸并填充图片, 保证每一张图的尺寸在120到240中间, 如果不满足, 会立即增加或减少一个图片以重新符合规则

    Private _pageSize As Integer = 100
    Private _currentPage As Integer = 1 '当前页码
    Private _totalPages As Integer = 1 '总页码

    Private _displayMode As GalleryDisplayMode = GalleryDisplayMode.Normal

    Private _pageRects As New Dictionary(Of Integer, Rectangle)

    Private Const ItemPadding As Integer = 8 '定义边距
    '事件
    ''' <summary>
    ''' 当已选的稿件变化时调用
    ''' </summary>
    Public Event SelectionChanged(sender As Object, e As SelectionChangedEventArgs)
    'Public Event SelectionChanged(selectedImages As IReadOnlyList(Of GalleryImage))
    ''' <summary>
    ''' 稿件双击时调用
    ''' </summary>
    ''' <param name="image">被双击的单个稿件</param>
    Public Event ImageDoubleClicked(image As GalleryImage)
    ''' <summary>
    ''' 稿件右键时调用
    ''' </summary>
    ''' <param name="image">被右键的稿件</param>
    Public Event ImageRightClicked(image As GalleryImage)
    ''' <summary>
    ''' 切换页面时调用
    ''' </summary>
    ''' <param name="page">切换后的页面</param>
    Public Event PageChanged(page As Integer)

    ''' <summary>
    ''' 构造函数
    ''' </summary>
    Public Sub New()
        Me.AutoScroll = True
        Me.DoubleBuffered = True
        Me.BackColor = Color.White
        Me.SetStyle(ControlStyles.ResizeRedraw, True)
    End Sub
#End Region
#Region "内部类型"
    Private Class LayoutItem
        Public Property Image As GalleryImage
        Public Property Bounds As Rectangle
    End Class
#End Region

这里我注释掉了一段代码，它的作用是：Visual Studio似乎对VB的泛型支持有问题，如果使用这种方式定义：

Public Event SelectionChanged(selectedImages As IReadOnlyList(Of T))

就会产生这样一个“幽灵代码”：

Private Sub ImageGalleryMain_SelectionChanged(selectedImages As IReadOnlyList(Of T))
End Sub '这会报错为未定义类型T

这在开发阶段很难受，因为这意味着我每次尝试修改代码，当设计器重载的时候都会多出来，调试时需要手动删除，所以我在GalleryImage的类后面添加了如下代码：

''' <summary>
''' 处理稿件选中委托事件, 避免幽灵代码的出现
''' </summary>
Public Class SelectionChangedEventArgs
    Inherits EventArgs
    Public Property SelectedImages As IReadOnlyList(Of GalleryImage)
    Public Sub New(images As IReadOnlyList(Of GalleryImage))
        Me.SelectedImages = images
    End Sub
End Class

幽灵代码问题是在2月10日发现的，当天晚上11电，我让Gemini帮我修好了。

这样，幽灵代码的问题就彻底解决了，对应在主窗体的事件就可以这么写：

    Private Sub ImageGalleryMain_SelectionChanged(sender As Object, e As SelectionChangedEventArgs) Handles ImageGalleryMain.SelectionChanged
    End Sub

至此，基础设施部分总算是实现完成了，下一步就是在主窗体的适配上：

在主窗体上，也是整个程序唯一一个使用图片墙控件的地方，我的控件名称为ImageGalleryMain，在修改系统主题（在将来的博客会讲解）的部分里，我特意给程序留了一个修改主题的功能，因为我使用深色主题大概4年了，对我来说深色主题是一个应用的标配，它意味着这个软件真的符合用户需求，并且能够实现这一功能的通常不会太差：

'通过这行代码修改主题
ImageGalleryMain.DisplayMode = GalleryDisplayMode.Dark

'原始的枚举我和 GalleryImage 写在一起了

''' <summary>
''' 图片墙外观设置枚举
''' </summary>
Public Enum GalleryDisplayMode
    Normal '正常
    Dark '深色模式
    HighContrast '高对比度
End Enum

这里就是图片墙的加载数据的部分的代码了（部分代码因篇幅原因已省略，详细代码请见开源库）：

    ''' <summary>
    ''' 载入数据并设置图片墙
    ''' </summary>
    Private Sub LoadArtworks()
        '...
        '设置菜单
        '...
        '设置UI
        '...
        '设置图片墙
        ImageGalleryMain.ClearImages() '清空所有图片
        ArtworkStatusLabel.Text = $"稿件库: {_libraryManager.GetCurrentLibrary.LibraryName}" '稿件库名称
        Dim artworks = _libraryManager.GetCurrentLibrary.GetAllArtworksComplete '获取当前库全部数据
        SelectStatusLabel.Text = $"{artworks.Count}个稿件" '稿件数量
        '遍历所有稿件
        Dim libraryPath = _libraryManager.GetCurrentLibrary.LibraryPath
        SetGallery(artworks, libraryPath) '载入稿件
        '...
        '设置状态栏
        '...
    End Sub
    Private Sub SetGallery(artworks As List(Of Artwork), libraryPath As String)
        For Each artwork In artworks
            Dim artworkPath As String = Path.Combine(libraryPath, artwork.UUID.ToString())
            If Not Directory.Exists(artworkPath) Then '保证文件夹存在
                Directory.CreateDirectory(artworkPath)
            End If
            Dim previewPath As String = Path.Combine(artworkPath, ".preview.jpg")
            If Not File.Exists(previewPath) And Directory.GetFiles(artworkPath).Count > 0 Then '保证缩略图存在
                Using img As Image = LoadImageFromFile(Directory.GetFiles(artworkPath)(0))
                    img.Save(previewPath, ImageFormat.Jpeg)
                End Using
            End If
            Dim fileCount As Integer = artwork.FilePaths.Length
            Dim gi As New GalleryImage With {
                .Title = artwork.Title,
                .UUID = artwork.UUID.ToString,
                .ID = artwork.ID,
                .Count = fileCount - 1'去除缩略图
            }
            If File.Exists(previewPath) Then
                Using sourceImage As Image = Image.FromFile(previewPath)
                    '创建独立于文件的新位图
                    gi.Thumbnail = New Bitmap(sourceImage.Width, sourceImage.Height, sourceImage.PixelFormat)
                    Using g As Graphics = Graphics.FromImage(gi.Thumbnail)
                        g.DrawImage(sourceImage, 0, 0, sourceImage.Width, sourceImage.Height)
                    End Using
                End Using
            End If
            ImageGalleryMain.AddImage(gi)
        Next
    End Sub

这里使用了大量的防御性编程和资源引用和释放，当时开发这里非常累。

菜单部分主要就是执行对应的方法，能介绍的部分不是很多，这里省略。

另外一部分关于图片墙的事件部分，代码如下：

#Region "图片墙功能"
    Private Sub ImageGalleryMain_SelectionChanged(sender As Object, e As SelectionChangedEventArgs) Handles ImageGalleryMain.SelectionChanged
        Dim selectedImages = e.SelectedImages
        Dim selectedCount As Integer = selectedImages.Count
        '这里通过判断已选择的稿件数量，来决定菜单和状态栏的显示方式
        If selectedImages.Count = 0 Then
            '没有选择时
        ElseIf selectedImages.Count = 1 Then
            '选择一个时
        ElseIf selectedCount > 1 Then
            '选择多个时
        End If
    End Sub
    Private Sub ImageGalleryMain_PageChanged(page As Integer) Handles ImageGalleryMain.PageChanged
        '切换页面时, 更新状态栏显示和菜单状态, 尤其是关于翻页的菜单项
    End Sub
    Private Sub ImageGalleryMain_ImageDoubleClicked(image As GalleryImage) Handles ImageGalleryMain.ImageDoubleClicked
        '双击时, 预览图片
    End Sub
#End Region

其实还有一件事，后来我让DeepSeek在图片的右上角添加了角标，这样就更符合它的特点了，因为角标可以告诉用户这一个图片里有多少个差分，当然角标排除了缩略图.preview.jpg的影响。

总的来说，我的图片墙的设计其实很多地方参考了壁纸引擎，我并不是刻意的抄袭，只是觉得壁纸引擎的UI是最佳实践，很多地方值得参考学习，关于ImageGallery的绘图部分如下：

#Region "绘图"
    Protected Overrides Sub OnPaint(e As PaintEventArgs)
        MyBase.OnPaint(e)

        e.Graphics.TranslateTransform(AutoScrollPosition.X, AutoScrollPosition.Y)
        DrawBackground(e.Graphics)
        DrawImages(e.Graphics)
    End Sub
    Private Sub DrawBackground(g As Graphics)
        Select Case _displayMode
            Case GalleryDisplayMode.Dark
                g.Clear(Color.FromArgb(32, 32, 32))
            Case GalleryDisplayMode.HighContrast
                g.Clear(Color.Black)
            Case Else
                g.Clear(BackColor)
        End Select
    End Sub
    Private Sub DrawImages(g As Graphics)
        For Each item In _layoutItems
            '绘制图片
            If item.Image.Thumbnail IsNot Nothing Then
                g.DrawImage(item.Image.Thumbnail, item.Bounds)
            Else
                Using b As New SolidBrush(Color.Gray)
                    g.FillRectangle(b, item.Bounds)
                End Using
            End If
            '绘制角标
            '绘制右上角角标（显示Count数量）
            If item.Image.Count > 1 Then
                '角标尺寸为边长的20分之一
                Dim badgeSize As Integer = Math.Max(15, item.Bounds.Width \ 20)
                '计算角标位置（右上角，留一些边距）
                Dim badgeX As Integer = item.Bounds.Right - badgeSize - 2
                Dim badgeY As Integer = item.Bounds.Top + 2
                Dim badgeRect As New Rectangle(badgeX, badgeY, badgeSize, badgeSize)
                Dim badgeFontSize As Integer = badgeSize * 0.6
                '绘制方形背景
                Using badgeBrush As New SolidBrush(Color.Red)
                    g.FillRectangle(badgeBrush, badgeRect)
                End Using
                '绘制数字
                Using badgeFont As New Font("Arial", badgeFontSize, FontStyle.Bold)
                    Using textBrush As New SolidBrush(Color.White)
                        Dim countText As String = item.Image.Count.ToString()
                        Dim textSize As SizeF = g.MeasureString(countText, badgeFont)
                        '计算文字居中位置
                        Dim textX As Single = badgeX + (badgeSize - textSize.Width) / 2
                        Dim textY As Single = badgeY + (badgeSize - textSize.Height) / 2

                        g.DrawString(countText, badgeFont, textBrush, textX, textY)
                    End Using
                End Using
            End If
            '绘制选中边框
            If _selectedImages.Contains(item.Image) Then
                Using p As New Pen(Color.FromArgb(58, 162, 143), 5) '之前是Blue
                    g.DrawRectangle(p, item.Bounds)
                End Using
            End If
        Next
    End Sub
#End Region

这就是我的图片墙的实现原理，完整代码请点这里，在之后的文章里，我会介绍下关于菜单系统，主题，关于页，图片浏览器的设计。
